隨著科技的進步，5 W市場看似“過氣”，但I(xiàn)oT、小家電、藍牙網關、智能門鎖卻提出“三低”剛需：
成本低——BOM<1.2元；
高度低——塞進門鎖殼≤18 mm；
待機低——零負載<75 mW，歐盟CoC Tier2隨手過。

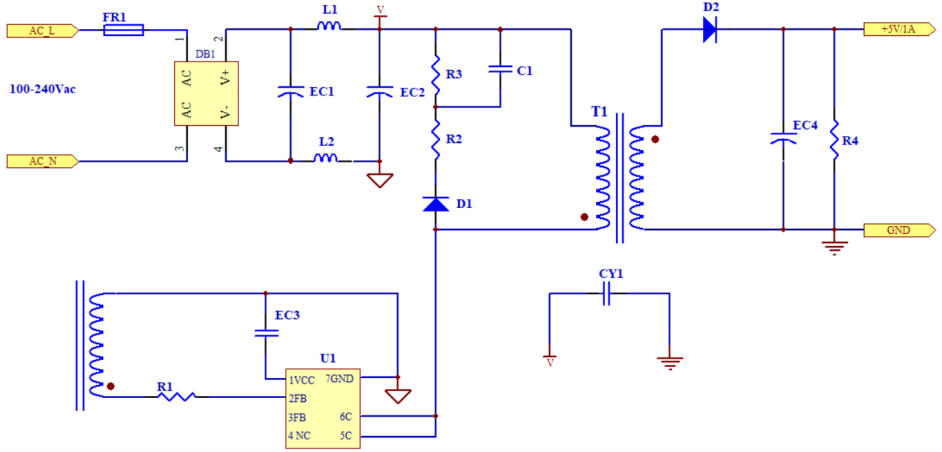

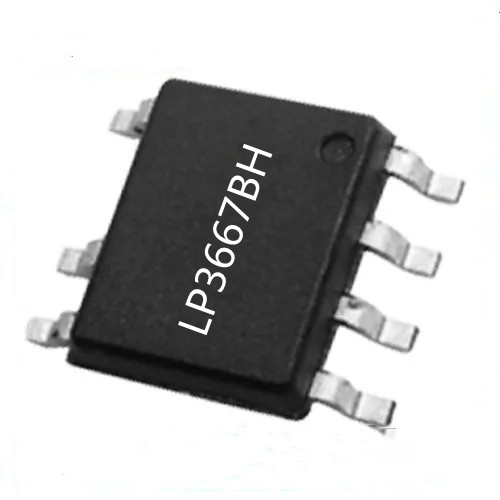

深圳三佛科技供應的LP3667BH（內置730 V MOS，自供電，SOP-7）+ 二次側3P45（45 V/3 A肖特基）給出“教科書”級回答：官方Demo 26.4 mm×35.4 mm×16 mm，自然冷卻，90-264 VAC全電壓，5 V/1 A，平均效率>75 %，CISPR22/EN55022 Class B余量>8 dB，全部公開，今天一文打盡。

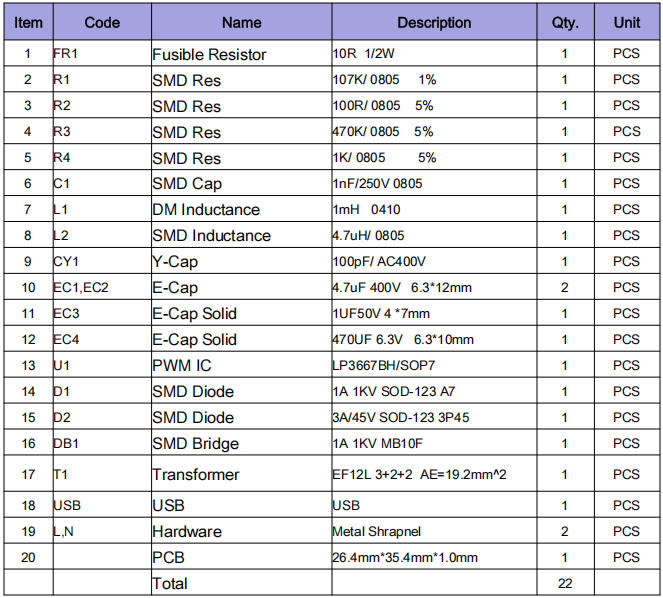

全集成：MOS+啟動+采樣+OTP，僅需14顆貼片料；
自供電：取消輔助繞組，變壓器腳位直接省2 Pin；
谷底導通+頻率折返，230 VAC空載75 mW，10 %負載效率仍>63 %；
內置斜率補償，CC模式1.25 A，線補0 mV/mA，手機充電不彈窗；
OCP、OLP、OTP、OVP四重保護，短路打嗝自恢復，UL1950 Class II過認證；
EF12L磁芯，高度11 mm，比EE10還矮，卻做到5 W；
官方承諾：±5 % Vout，-40 ℃~85 ℃工業級，批量ppm<300。

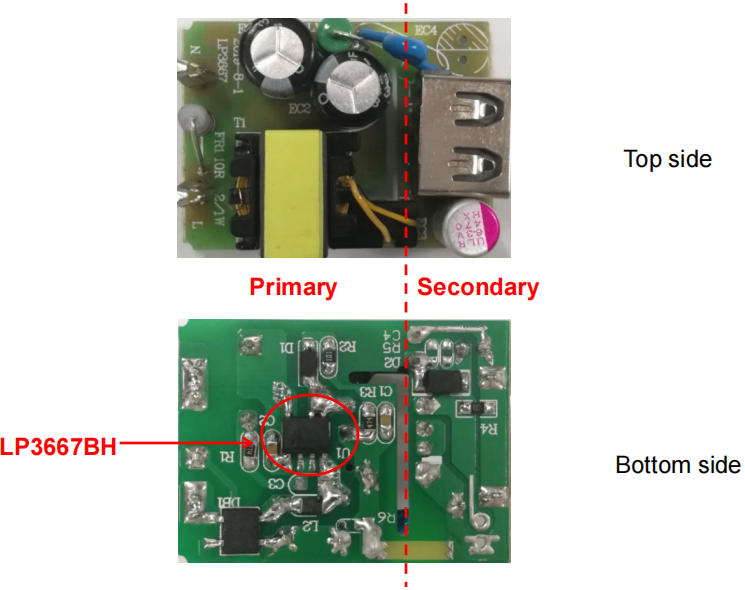

輸入彈片→DB1→EC1/2一字排開，高壓環路面積<0.8 cm2；
芯片居中，Drain銅皮>150 mm2，反面過孔陣列散熱；
USB口下沉0.5 mm，做18 mm超薄殼剛好平齊。
次級地銅皮“回”字形包圍USB，降低共模；
FB走線遠離Drain，0.3 mm寬，4 mil間距，誤差<±1 %；
高壓與次級開槽0.4 mm，滿足2 kV爬電。

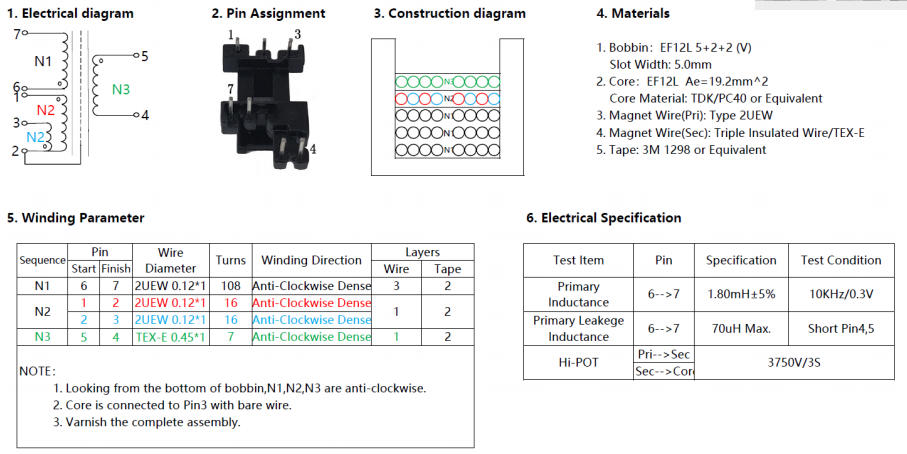

快速檢測
漏感：短接N3，6-7腳讀<70 μH；
層間：3750 V/3 s，<1 mA；
外觀：套管全覆蓋，無銅線裸露。
| Vin | Io | Vout | Pin | η | Vripple | OCP |
|---|---|---|---|---|---|---|
| 90 V | 1 A | 5.32 V | 7.13 W | 74.6 % | 62 mV | 1.2 A |
| 115 V | 1 A | 5.34 V | 6.99 W | 76.3 % | 58 mV | 1.1 A |
| 230 V | 1 A | 5.36 V | 6.95 W | 77.1 % | 53 mV | 1.2 A |
| 264 V | 1 A | 5.35 V | 6.98 W | 76.6 % | 53 mV | 1.2 A |
| 230 V | 0 A | 5.00 V | 0.075 W | — | 40 mV | — |
動態：10 %-90 %階躍，ΔV=±0.3 V，恢復<200 μs；
啟動：90 VAC滿載，延遲0.96 s，無過沖<3 %；
輻射：30-1000 MHz QP余量>12 dB，無需共模電感；
熱成像：40 ℃環溫，U1表面100.6 ℃，D2 101 ℃，EF12L磁芯90 ℃，全部<110 ℃。
反射采樣天然降低共模：無光耦，次級無高阻回路；
磁芯5腳接次級地，形成“法拉第屏蔽”，共模電流下降40 %；
CY1 100 pF+珠4.7 μH，在30 MHz形成>20 dB衰減；
PCB高壓環路面積<0.8 cm2，差模尖峰<-10 dB。
LP3667BH把“730 V MOS+自供電+反射采樣”三件套塞進SOP-7，再用EF12L矮磁芯把5 W功率密度推到15 W/in3，高度16 mm，Class B一次過，堪稱5 V/1A賽道里的“隱形冠軍”。深圳三佛科技提供樣品，技術支持~
