在現代電子設計中，高效能、低功耗的電源管理芯片是實現各類電子設備穩定運行的關鍵。BP2522D作為一款超低待機功耗非隔離降壓型恒壓驅動芯片，憑借其卓越的性能和廣泛的應用場景，成為了眾多設計工程師的首選。本文將深入解析BP2522D芯片的基本原理與設計注意事項，旨在為相關領域的工程師提供詳盡的參考。

BP2522D芯片概述

BP2522D芯片專為輔助電源及其他應用設計。其核心優勢在于超低待機功耗，小于20mW，適用于120Vac和230Vac的輸入電壓范圍。該芯片支持固定12V或24V的輸出電壓，具備優異的動態響應能力，能夠有效減少音頻噪聲，并通過降幅調制技術與抖頻技術改善電磁干擾（EMI）。此外，BP2522D還具備±5%的輸出電壓精度、內置軟啟動功能以及全面的保護機制，包括過載保護、短路保護、過溫保護和逐周期限流。內部框架圖如下所示~

BP2522D基本原理

（一）工作原理

BP2522D內部集成了高壓啟動和供電電路。系統上電后，母線電壓通過Drain引腳對Vcc電容充電，當Vcc電壓達到芯片開啟閾值時，內部控制電路開始工作。正常工作時，由Vout供電接入Vcc端，實現超低待機功耗，無需輔助繞組供電。

（二）恒壓原理

在功率管關斷階段，BP2522D采集Vcc電壓，通過調節內部誤差放大器（EA）保持較高的輸出電壓精度。同時，Vcc電壓可用于監測輸出過載、過壓和短路情況，提供相應的保護。

（三）過溫保護

芯片內置過溫保護模塊，確保系統始終處于安全可靠的工作狀態。當芯片溫度超過設定閾值時，過溫保護機制將觸發，防止芯片因過熱而損壞。

（四）抖頻電路

BP2522D內部的抖頻電路能夠分散諧波干擾能量，提高系統的EMI性能，使其更容易通過傳導和輻射測試。這種設計有助于降低電磁干擾，滿足嚴格的電磁兼容性要求。

（五）軟啟動

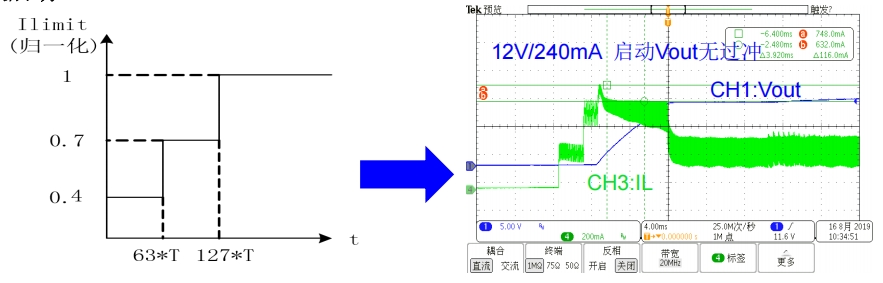

BP2522D具備軟啟動功能，通過分段增加峰值電流來減小開關應力，避免輸出電壓過沖現象。軟啟動分為三個階段：第一階段Ipk1=0.4Ilimit，第二階段Ipk2=0.7Ilimit，第三階段Ipk3等于設置的Ilimit。在重載下啟動時，系統會觸發降頻模式，工作頻率降為滿載的1/4。

（六）控制模式

BP2522D根據負載情況自動切換工作模式。空載或極輕載時，系統工作于脈沖頻率調制（PFM）模式，保持峰值電流不變，開關頻率隨機變化。輕載到滿載階段，系統切換至脈沖寬度調制（PWM）模式，隨著負載電流增大，峰值電流持續增大，開關頻率保持60KHz不變。BP2522D的最大工作頻率為60KHz，最大峰值電流可根據需求設置。

BP2522D設計注意事項

（一）電感選擇

BP2522D可工作于連續導通模式（CCM）、不連續導通模式（DCM）等多種模式。電感選擇需綜合考慮感量、峰值電流和平均電流。小感量電感能減小尺寸、降低成本并改善動態響應，但會增大峰值電流和輸出紋波，降低系統效率。大感量電感可提高效率，但尺寸較大，動態響應較慢。實際應用中，需綜合考慮動態響應、電感尺寸、效率、實際帶載電流和芯片溫升等因素，選擇合適的電感。電感計算公式為：

其中，Vin為最高輸入BUS電容電壓，f為滿載時的工作頻率，ΔIL為電感電流紋波，r為紋波系數。當r=2時，系統工作在邊界導通模式（BCM）；當負載電流大于150mA時，為避免芯片溫升過高，建議讓系統工作在BCM或DCM模式，紋波系數取2。以12V應用為例，工作電流為240mA時，計算得電感量為447uH。此外，電感量還需滿足輕載導通時間限制，避免輕載時能量過高導致輸出電壓偏高。

（二）Rcs電阻選擇

Rcs電阻的選擇需綜合考慮負載電流和電感電流紋波，并留有余量。由于內部比較器延遲，實際CS_TH略高于芯片內部200mV基準電壓。CS電阻計算公式為：

以BP2522D為例，持續輸出240mA，脈沖350mA，電感量為470uH，電感電流紋波為57mA。最大峰值電流為579mA，BP2522D內部MOS管限制最大電流為750mA，留有一定余量，可取Rcs=0.3ohm。

（三）假負載選擇

其中，Rdummy為假負載電阻，L為電感感量，I為空載時Ipeak電流，F為空載時工作頻率。以265Vac母線電壓為例，F≈700Hz。計算得Rdummy≤23.6Kohm。實際應用中，12V推薦使用22Kohm，24V推薦使用91Kohm。

（四）輸出電容選擇

輸出電容的選擇對輸出電壓紋波、系統動態響應、環路穩定性、輸出電壓過沖等有直接影響。在恒定輸出電流的CV模式下，輸出紋波主要由輸出電容的等效串聯電阻（ESR）和容量決定。紋波計算公式為：

（五）二極管選擇

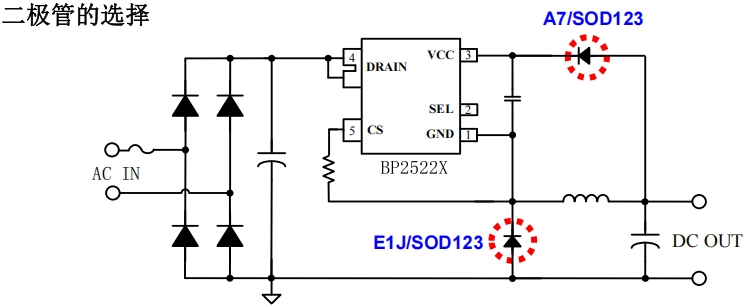

Vout電壓與續流二極管的正向壓降（Vf）和供電二極管的Vf有關，尤其是重載下，續流二極管上的壓降損失較多會導致調整率變差。續流二極管推薦選用GPP工藝、42mil、ES1J超快恢復二極管；Vcc二極管推薦選用M7或A7。

（六）Layout設計

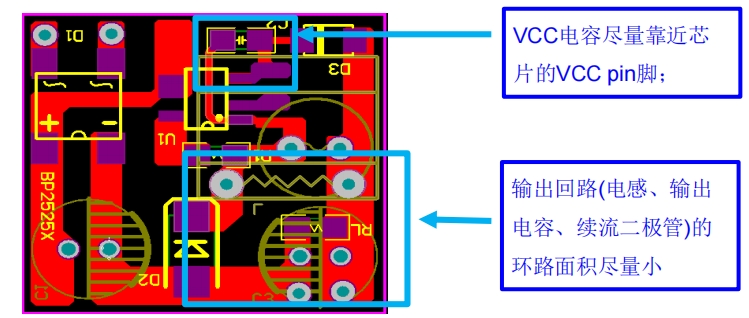

1. VCC電容應盡量靠近芯片的VCC引腳，以減少寄生電感和電阻，確保穩定的電源供應。
2. 輸出回路（電感、輸出電容、續流二極管）的環路面積應盡量小，以降低寄生電感和電阻，減少電磁干擾。
3. SEL腳不應懸空，以防止外界干擾。
4. 若續流電感為工字電感，其磁場是開放的，易對周邊低磁阻器件（如EMI濾波電感、芯片及其周邊銅箔）造成影響，產生額外損耗和干擾。因此，應用中相對敏感的器件應遠離工字電感。

（七）EMI設計

1. 輸入端采用π型濾波器（C+L+C），其中C的大小根據輸出功率確定，L一般選用1mH的色環電感。
2. 若續流電感采用工字型，前級濾波色環電感易受影響，因此兩個電感應相距較遠。
3. 為取得更好的傳導效果，可在輸入端增加一個X電容，對EMI低頻段有明顯抑制效果。對于輸出功率較小且PCB布局中輸入與輸出部分相距較遠的情況，可取消X電容。
4. 為抑制CDN低頻端的差模干擾，可在Drain與GND之間并聯一個10pF/500V陶瓷電容，可有效改善EMI性能。

應用參考

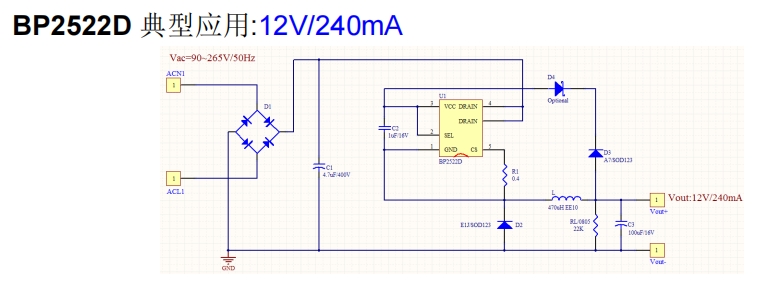

（一）12V/240mA應用

• 輸入電壓范圍：Vac=90~265V/50Hz。
• 電感選擇：470uH（如EE10型號）。
• Rcs電阻：0.4ohm。
• Vcc二極管：M7或A7。
• 續流二極管：ES1J。
• 輸出電容：100uF/16V。

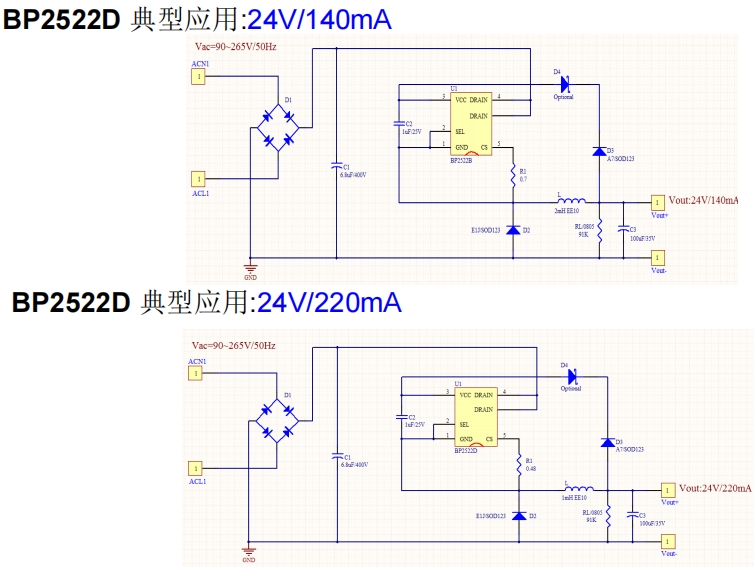

（二）24V/220mA應用

• 輸入電壓范圍：Vac=90~265V/50Hz。
• 電感選擇：1mH（如EE10型號）。
• Rcs電阻：0.4ohm。
• Vcc二極管：M7或A7。
• 續流二極管：ES1J。
• 輸出電容：100uF/35V。

性能測試與評估

（一）待機功耗測試

在不同輸入電壓（90Vac、110Vac、120Vac、132Vac、176Vac、230Vac、265Vac）下，BP2522D的待機功耗測試結果如下：

（二）滿載效率測試

在不同輸入電壓（90Vac、110Vac、120Vac、132Vac、176Vac、230Vac、265Vac）下，BP2522D的滿載效率測試結果如下：

（三）負載調整率與線性調整率測試

在不同輸入電壓（90Vac、110Vac、120Vac、132Vac、176Vac、230Vac、265Vac）和不同負載電流（0mA、10mA、15mA、30mA、50mA、100mA、200mA、250mA）下，BP2522D的負載調整率和線性調整率測試結果如下：

總結
